1. 评估几何形状与机械振动
2. 分析振动模态
3. 评估摇摆与环状模态
4. 声音输出与指向性预测
5. 隔离机械与声学问题
6. 验证机械模拟仿真(FEM)
7. 测量有效辐射面积(Sd)
振动扫描仪(SCN)

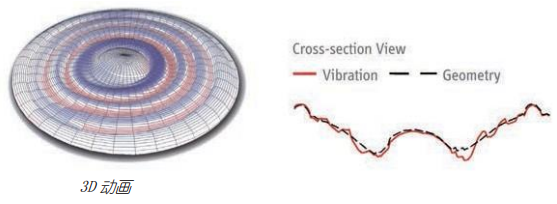

以非接触式激光测量锥体,振膜,面板,和箱体在整个音频频段的机械振动(<25kHz)。使用一个旋转平台和两个线性驱动装置(φ,r,z)在用户指定的网格内移动激光传感器;此外也可以把扫描得到的几何形状资料输出到其他FEA/BEA模组。在SCN软件内振动资料可以做进一步分析,使用现代图像处理技术,增强有效信息,抑制噪音并将扬声器的振动用动画形式表现出来。
振动分析
累积加速度级(AAL)描述声辐射源的总体振动(可能的SPL),可以与声音输出(实际的SPL)进行比较,它是模态分析的基础。模态信息可用于验证数值仿真的结果及材料参数(如损耗因子,执行FEA所需)可以评估可能导致擦圈和脉冲失真的摇摆模式的能量。AAL和SPL之间的显著差异显示出声抵消的问题。
辐射分析
可以通过使用扫描辐射器的几何形状和振动来计算声输出(SPL)。声辐射源总振动被分解为同相位,反相位和正交分量,分别对辐射声产生相正,负和零贡献。该信息可以将机械和声学问题分开,并为更改设计方面的材料和几何形状提供有价值的指示。
