非线性特性 (LSI)

LSI 大信号参数辨识

1. 线性和非线性参数

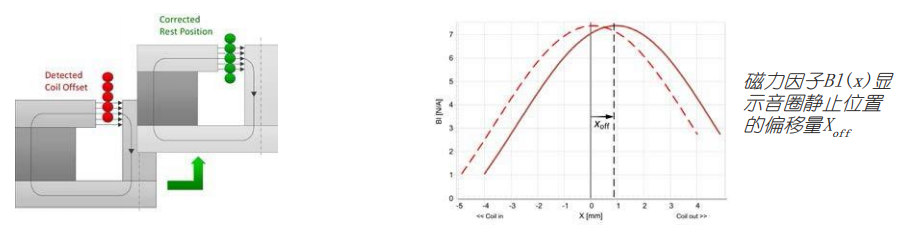

2. 音圈静止位置

3. 悬吊系统刚性的不对称性

4. 状态(温度,位移 · · · )

5. 机械和温升保护机制

6. 非线性失真的物理原因


大信号识别(LSI)模块根据IEC-62458标准,通过监测喇叭两端的电压和电流来动态测量电动式扬声器的线性和非线性参数。扬声器可在常规条件下(自由空气场,密闭或开口音箱)工作,使用音频信号(噪音)激励,有不同的模块试用于微型喇叭和低音单元,取决于谐振频率和箱体。

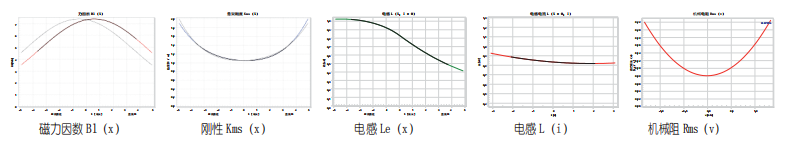

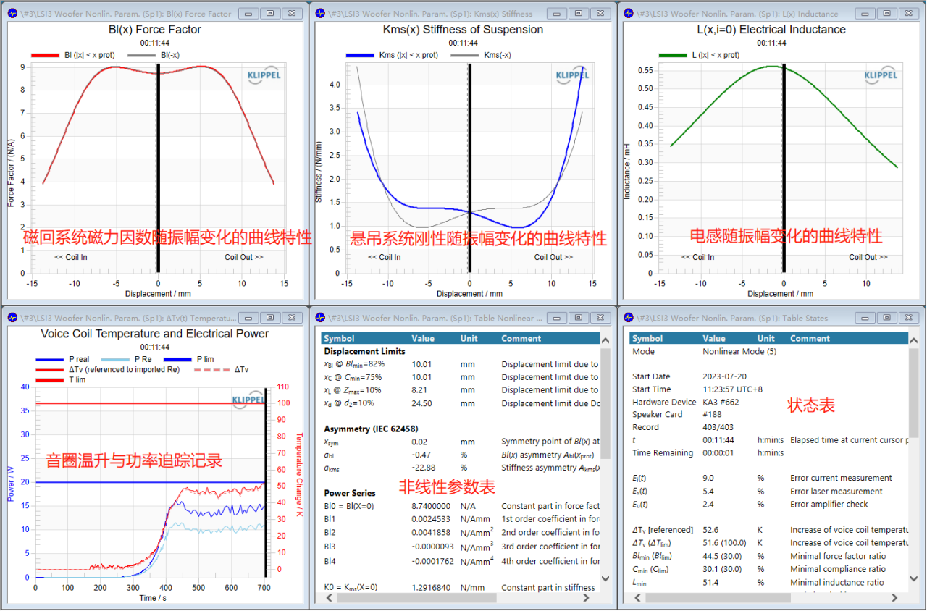

磁力因子Bl(x),电感Le(x,i),刚性Kms(x)和机械阻抗Rms(v)分别是音圈位移x,输入电流i和速度v的非线性函数。非线性特性决定了喇叭在大信号域的表现,音圈的性能。会产生信号失真(THD,TMD),限制最大输出(SPL),并可能导致不稳定的行为(DC位移)。非线性曲线形状与实际设计紧密相关,并且结果非常容易解读(例如音圈偏移)。



LSI模块用于评估扬声器在高功率条件下的性能表现,即扬声器在大信号驱动下的特性。

在扬声器工作时,如果输入的信号幅度较大,会导致扬声器的振动系统出现非线性行为,例如非线性失真和压缩效应。这些非线性现象可能导致音质下降和扬声器的损坏。通过LSI模块,Klippel系统可以对扬声器在大信号驱动下的响应进行精确测量和分析,以了解扬声器的非线性特性,帮助工程师优化扬声器设计。


LSI模块的功能通常包括:

1. 大信号驱动测试:通过施加大幅度的信号驱动扬声器,模拟实际使用中可能遇到的高功率情况。

2. 非线性失真分析:识别扬声器在大信号条件下可能产生的非线性失真现象,如谐波失真和交叉失真。

3. 压缩效应测量:测量扬声器在高功率下的输出压缩情况,即扬声器输出级别受到输入功率限制的程度。

4. 参数提取:通过分析大信号驱动下的响应数据,提取出扬声器的非线性参数,以用于后续优化和模拟。


通过LSI模块的使用,工程师可以更全面地了解扬声器在真实场景中的表现,从而优化扬声器的设计,提高其性能和稳定性。
